PTS 系列 高频 X 射线机
简介
沿承 Power Tree 品牌严苛的制造标准，PTS 系列高频 X 射线机精选优质的金属陶瓷射线管匹配 Power Tree 高压电源及冷却产品，为客户提供最高 6000W 连续工作 X 射线机。可为无损探伤、工业 CT、生物辐照、测厚、科研等应用提供稳定的 X 射线源。
PTS 射线机调制器采用高频双闭环控制，无需增加辅助稳压电源，能通过自身整流电源克服外部网络电压的干扰与波动，成像稳定。不受使用现场电源波动的干扰，充分保证射线输出剂量的稳定性。双极电源采用双调制器控制，充分克服单调制器控制所引起的双极间电压不平衡问题，延长射线管使用寿命。整机保护功能强大，具有 kV、mA 随动保护，对于任意kV、mA 值可设定 1%-5%的保护值，轻微放电即可达到微秒级保护。

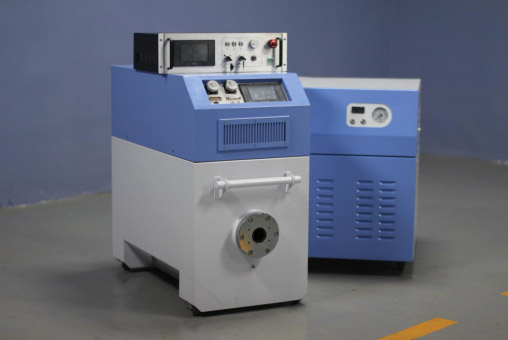

系统配置：
  技术指标：
一、智能操控
? 触摸屏操作，可直接输入参数并进行菜单选择
? 操作语言：中文/英文可选择
? 管型选择：预制主流射线管厂家管型，具体匹配时可在系统参数菜单中选择具体射线管型号
? 功率曲线：根据不同射线管的功率曲线预制程序，在使用时可******程度发挥射线管特性
? kV 控制： 精确度：0.25%；kV 步进 0.1kV
? 稳定性：1 小时预热后，8 个小时内变化不超过 0.25%。
? mA 控制：精度：0.25%；mA 步进 0.1mA
二、使用环境
? 输入电源：220V AC ±10%
? 操作温度：0-40℃
? 存储温度：-25℃-+70℃
三、安全
? 联锁保护接口预留
? 实时监控各项指标，故障自动报警
? 配置射线工作指示灯，射线开启时闪烁
? 冷却液流量、温度监控与报警

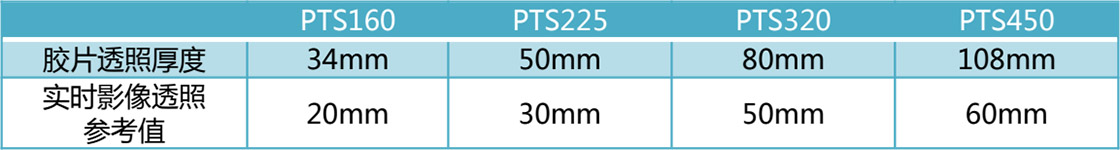

四、透照厚度
  胶片透照条件：FFD700mm，Pb-screen 0.02mm，黑度 2.0,100mA·min；实时透照条件：FDD=800mm，FOD=500mm
整机特性：
? 整机出厂前严格老化测试，充分保障稳定性
? 抗放电冲击保护，充分提升产品可靠性及耐用性
? 安装简便，高压电缆法兰连接，其他电缆及冷却管路均为快速连接
? 采用高频技术穿透能力更强，射线剂量更稳定
组成部件：
X 射线管
  本表所有型号 X 射线管操作程序已嵌入 PTCon 控制器，使用时可选择对应管型。

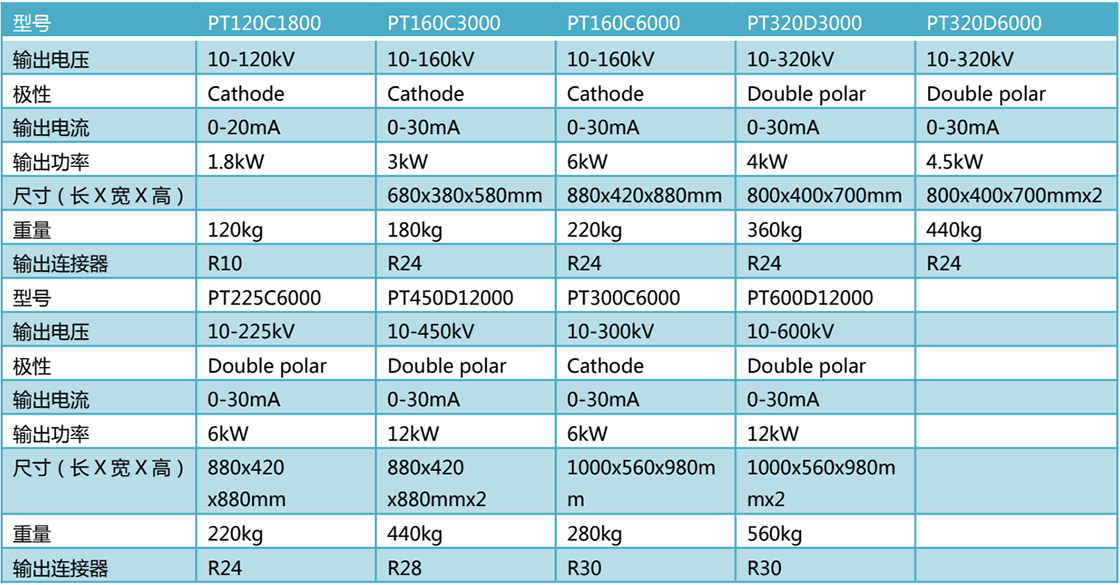

高压发生器：
  冷却器：

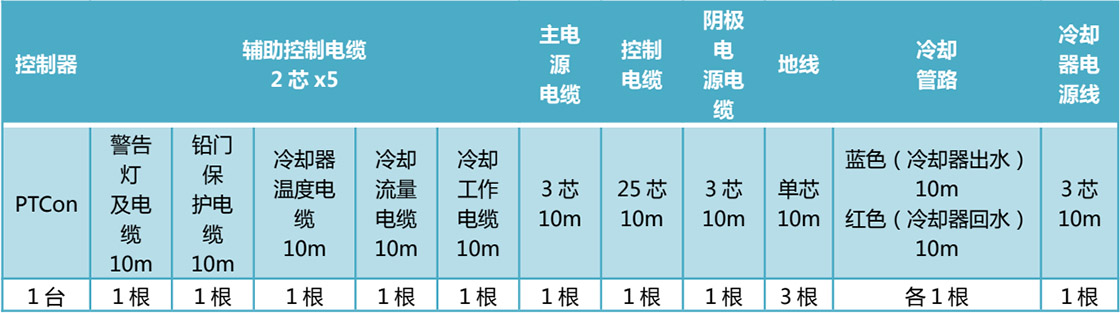

  控制器及低压电缆：
